产品概述

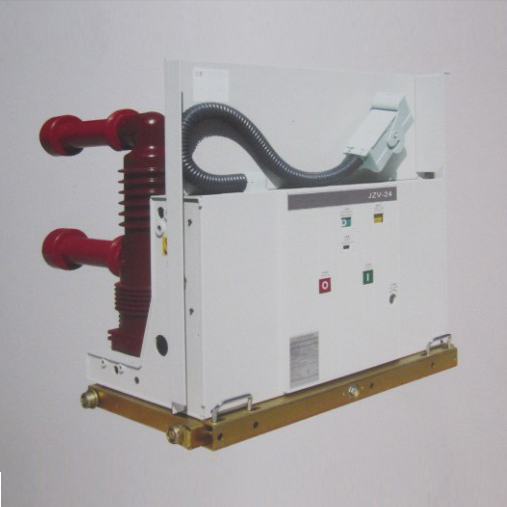

JZV-24固封式户内高压交流真空断路器系额定电压24KV的三相交流50HZ的户内高压开关设备,配有电机弹簧操动机构,可实现电动与手动分、合闸,即可装入手车式必威体育手机,也可与固定式必威体育手机相配套,供工矿企业、发电厂及变电站等输配电系统作电气设施的控制和保护之用,并适用于频繁操作的场所。断路器符合GB1984《交流高压断路器》、JB3855《3.6-40.5KV户内交流高压真空断路器》、DL/T403《12-40.5KV高压真空断路器订货技术条件》标准要求,并符合IEC62271-100的相关要求。
技术参数
序号
项目
单位
数值
1
额定电压
KV
24
2
额定雷电冲击耐受电压峰值
KV
125(对地95KV)
3
额定短时工频耐受电压(1min)
KV
65(对地50KV)
4
额定功率
HZ
50
5
额定短路开断电流
KA
20
25
31.5
6
额定电流
A
630 1250
630 1250
1250 1600 2000 2500 3150
7
额定短时耐受电流
KA
20
25
31.5
8
额定峰值耐受电流
KA
50
63
80
9
额定短路关合电流峰值
KA
50
63
80
10
二次回路工频耐受电压(1min)
V
2000
11
额定操作顺序
分-0.3s-合分180s-合分
12
额定短路电流持续时间
S
4
13
额定单个/背对背电容组开断电流
A
400/ 400
14
分闸时间(额定电压)
ms
20-50
15
合闸时间(额定电压)
ms
35-70
16
机械寿命
次
10000
17
额定短路电流开断次数
次
20
18
动、静触头允许磨损累计厚度
mm
3
19
额定合闸操作电压
V
AC110/220 DC110/220
20
额定分闸操作电压
V
AC110/220 DC110/220
21
储能电机额定电压
V
AC110/220 DC110/220
22
储能电机额定功率
W
70
23
储能时间
S
<=15s
24
触头开距
mm
14+-1
25
解除行程
mm
3.5+-1
26
触头弹跳时间
ms
<=2
27
三相分、合闸不同期性
ms
<=2
28
平均分闸速度(前8mm)
M/s
1.4+-0.2
29
平均合闸速度
M/s
0.7+-0.2
30
分闸触头反弹幅值
ms
<=2
31
主导电回路电阻
欧姆
<=80(630A)<=60(1250A)
<=40(1600-2000A)<=25(2500A以上)
